How To: 8-zone controller aansluiten

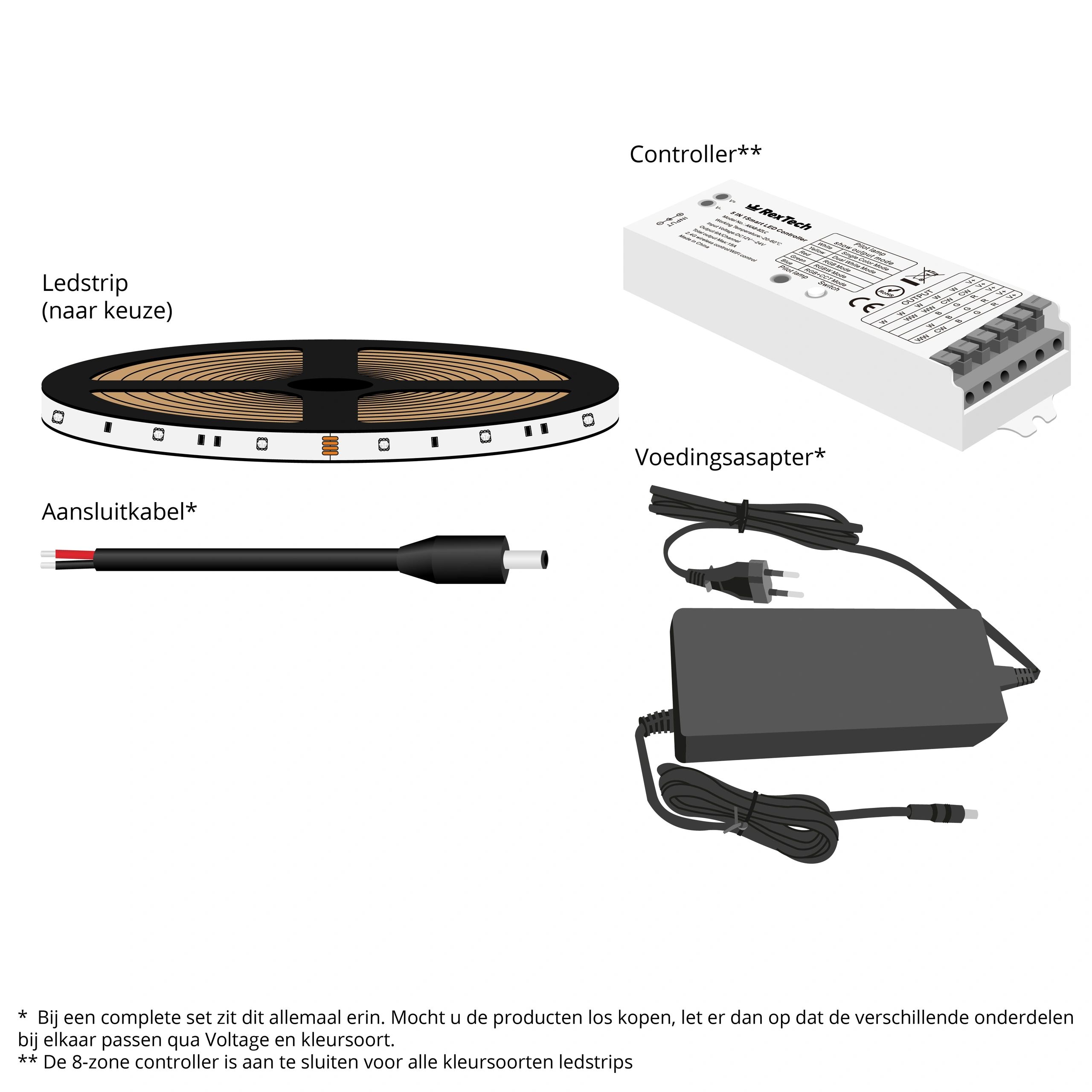

Als eerste sluit u de bijgeleverde kabel aan op de controller, om vervolgens de controller te verbinden met de led strip. U kunt elke soort led strip aansluiten op deze controller. In de diagrammen kunt u precies zien hoe u de verschillende led strips op de controller moet aansluiten.

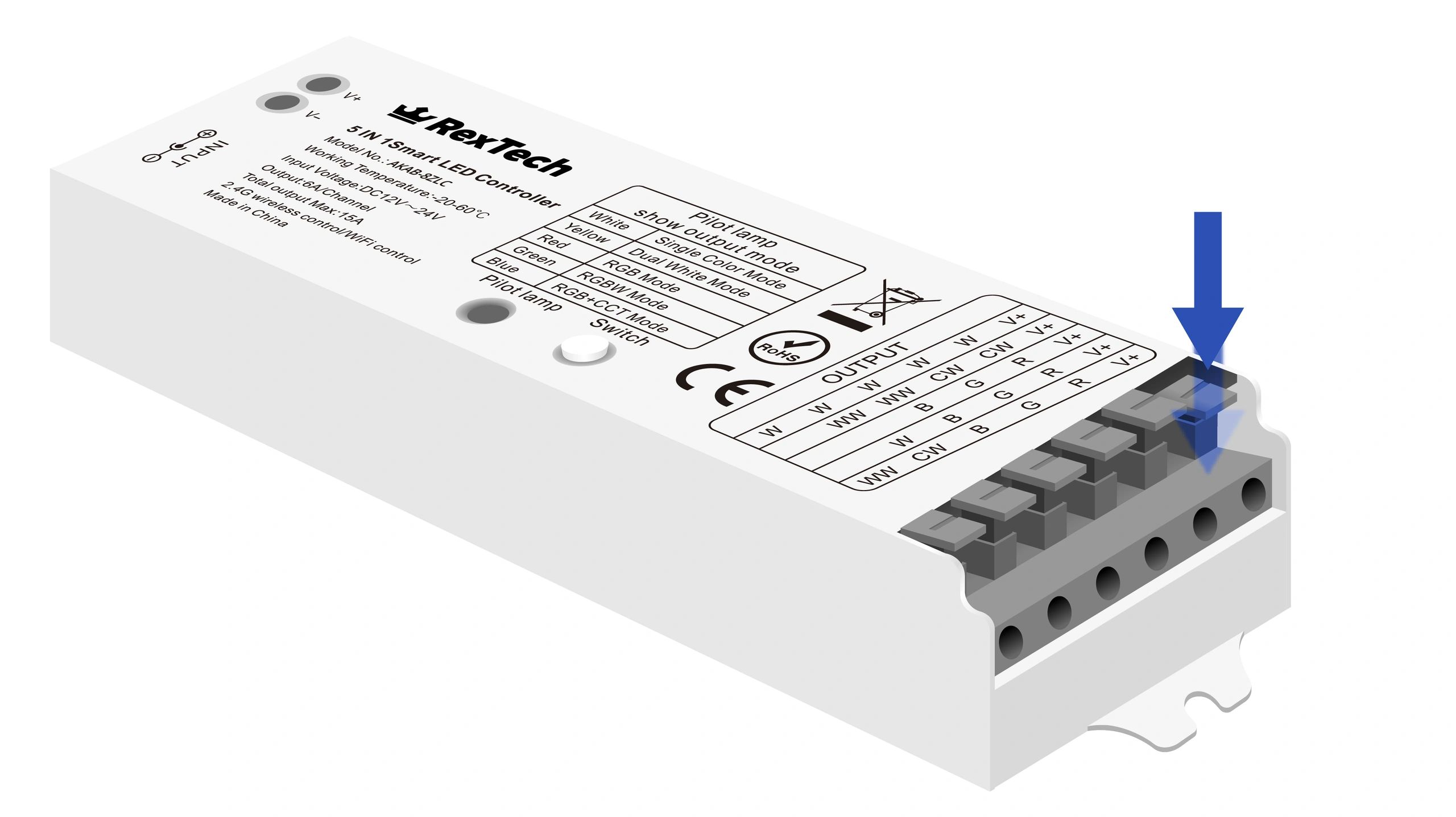

Stel dat u bijvoorbeeld voor de RGBWW led strip gaat, dan gaat u als volgt te werk: Plaats de zwarte ader in de opening van V+, de groene in G, de rode in R, de blauwe in B, de witte in CW en de gele in WW. Schroef deze vervolgens vast. Mogelijk is de kabel te kort gestript. In dat geval dient u deze nog wat verder te strippen, voor een betere verbinding.

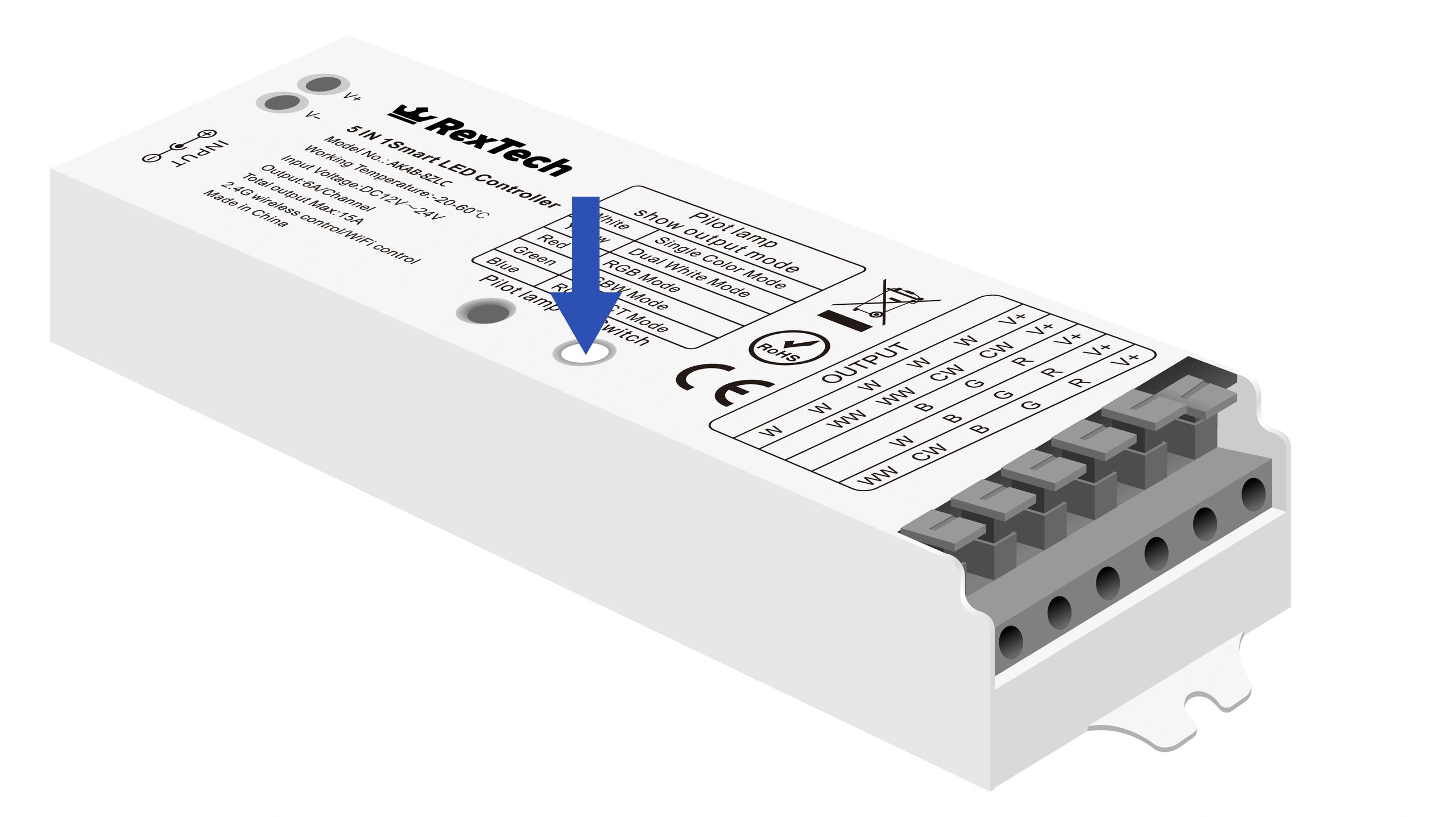

Wanneer u de led strip heeft aangesloten, kunt u deze koppelen aan de Milight app. Om dit te doen dient u het knopje ‘set’ 3 seconden lang in te drukken. Hierna kunt u de controller in de Milight app vinden en koppelen. Om de controller te laten weten welke soort led strip is aangesloten, moet u dit ook via de ‘set’ knop doen. Het lampje dat gaat knipperen naast deze knop, geeft aan welke soort led strip op dat moment is ingesteld.

De volgende kleuren geven de volgende led strips aan:

• Blauw knipperend licht: RGBWW (standaardinstelling)
• Wit knipperend licht: Enkele kleur
• Geel knipperend licht: Dual White
• Rood knipperend licht: RGB
• Groen knipperend licht: RGBW

Sluit dan de adapter aan op de controller en plug hem in het stopcontact. Wanneer alles correct is uitgevoerd, gaat de led strip dan aan.
